Laser cutting telah menjadi salah satu teknologi pemotongan material yang paling banyak digunakan di berbagai industri. Mulai dari pembuatan komponen mesin, dekorasi interior, huruf timbul, pagar, hingga panel fasad bangunan, semuanya memanfaatkan teknologi ini karena mampu menghasilkan potongan yang cepat, rapi, dan memiliki tingkat presisi yang tinggi.
Namun, ada satu istilah teknis yang sering diabaikan, terutama oleh orang yang baru mengenal dunia laser cutting, yaitu kerf. Padahal, memahami kerf merupakan hal yang sangat penting karena berhubungan langsung dengan ukuran akhir suatu produk.
Kesalahan sekecil apa pun dalam memperhitungkan kerf dapat menyebabkan komponen tidak presisi, sambungan menjadi longgar, bahkan produk gagal dirakit. Oleh karena itu, hampir semua operator laser cutting profesional selalu mempertimbangkan nilai kerf sebelum memulai proses produksi.
Lalu, sebenarnya apa yang dimaksud dengan kerf? Mengapa kerf bisa terjadi? Dan bagaimana cara menghitung serta mengatasinya? Berikut penjelasan lengkapnya.
Apa Itu Kerf?
Kerf adalah lebar material yang hilang selama proses pemotongan laser berlangsung. Saat sinar laser mengenai permukaan material, panas yang dihasilkan akan melelehkan atau menguapkan sebagian material. Material yang telah meleleh kemudian dikeluarkan dari jalur potong menggunakan tekanan gas bantu sehingga terbentuk celah pada bekas potongan.
Lebar celah tersebut disebut sebagai kerf.

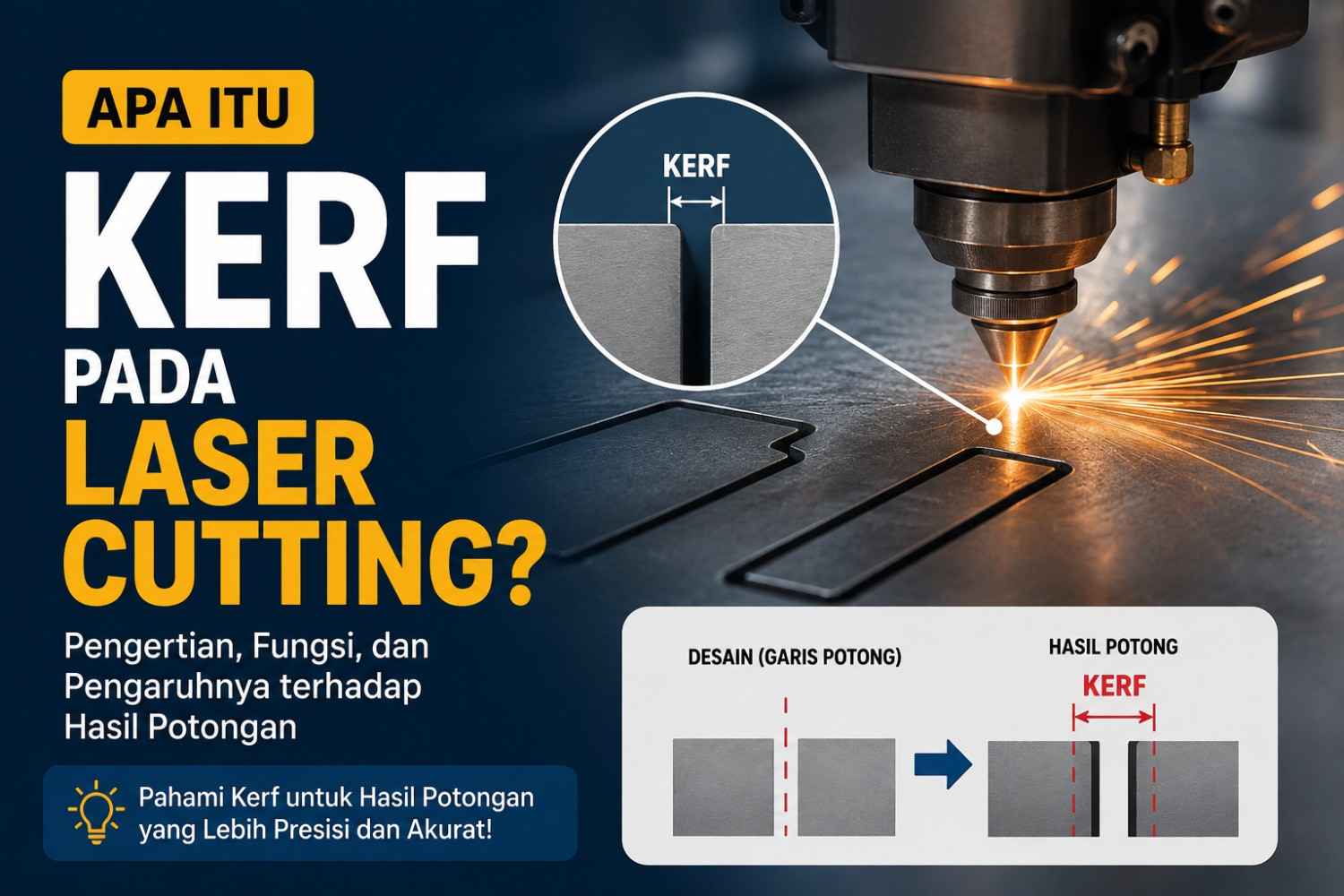

Mudahnya, jika Anda menggambar sebuah garis di atas plat logam, kemudian garis tersebut dipotong menggunakan laser, maka hasil akhirnya bukan lagi berupa garis tipis, melainkan sebuah celah dengan lebar tertentu. Lebar celah itulah yang dinamakan kerf.
Walaupun ukurannya hanya berkisar antara sepersepuluh hingga beberapa persepuluh milimeter, kerf memiliki pengaruh yang sangat besar terhadap ketepatan dimensi produk.
Mengapa Kerf Bisa Terjadi?
Banyak orang mengira bahwa sinar laser memotong material tepat mengikuti garis desain tanpa menghilangkan ukuran material. Anggapan tersebut sebenarnya kurang tepat.
Sinar laser memiliki diameter tertentu yang disebut beam diameter. Ketika sinar difokuskan pada permukaan material, energi panas yang sangat tinggi menyebabkan material meleleh atau menguap. Pada saat bersamaan, gas bantu seperti nitrogen atau oksigen akan meniup sisa material cair keluar dari jalur pemotongan.
Akibat proses tersebut, sebagian material benar-benar hilang sehingga terbentuk celah dengan lebar tertentu. Besarnya celah inilah yang disebut kerf.
Semakin besar area yang terkena panas, biasanya semakin besar pula nilai kerf yang dihasilkan.
Mengapa Kerf Sangat Penting?
Dalam kehidupan sehari-hari, selisih ukuran sebesar 0,1 milimeter mungkin terlihat tidak berarti. Namun dalam dunia manufaktur, selisih sekecil itu bisa menyebabkan berbagai masalah.
Misalnya Anda ingin membuat lubang baut berdiameter 10 mm. Jika kerf tidak diperhitungkan, lubang yang dihasilkan bisa menjadi sedikit lebih besar sehingga baut menjadi longgar.
Sebaliknya, jika Anda membuat komponen yang harus masuk ke dalam slot tertentu, ukuran komponen bisa menjadi lebih kecil dari desain sehingga sambungan tidak lagi presisi.
Pada industri otomotif, elektronik, alat kesehatan, hingga mesin produksi, kesalahan dimensi sekecil apa pun dapat memengaruhi fungsi keseluruhan produk. Itulah sebabnya perhitungan kerf menjadi bagian penting dalam proses desain maupun produksi.
Contoh Pengaruh Kerf terhadap Hasil Potongan
Bayangkan Anda mendesain sebuah lingkaran dengan diameter 100 mm.
Jika mesin laser memiliki kerf sebesar 0,20 mm dan tidak dilakukan kompensasi, maka hasil akhirnya bisa sedikit berbeda dari ukuran desain.
Untuk potongan bagian luar, diameter benda dapat menjadi sedikit lebih kecil.
Sebaliknya, jika yang dipotong adalah bagian dalam seperti lubang, ukuran lubang justru bisa menjadi sedikit lebih besar.
Perbedaan ini mungkin terlihat kecil, tetapi ketika puluhan atau ratusan komponen harus dirakit bersama, akumulasi kesalahan ukuran dapat menyebabkan produk tidak sesuai spesifikasi.
Faktor yang Mempengaruhi Nilai Kerf
Tidak semua mesin laser menghasilkan nilai kerf yang sama. Bahkan dua mesin dengan spesifikasi serupa pun dapat menghasilkan lebar potongan yang berbeda jika parameter pemotongannya tidak sama.
Beberapa faktor yang memengaruhi nilai kerf antara lain sebagai berikut.
Jenis Material
Setiap material memiliki karakteristik yang berbeda saat terkena panas laser.
Stainless steel, mild steel, aluminium, kuningan, tembaga, akrilik, MDF, kayu, maupun plastik memiliki titik leleh dan sifat penghantar panas yang berbeda-beda.
Material yang mudah meleleh biasanya menghasilkan karakteristik kerf yang berbeda dibandingkan material yang lebih keras atau lebih tahan panas.
Ketebalan Material
Semakin tebal material yang dipotong, biasanya semakin besar pula nilai kerf yang terbentuk.
Hal ini disebabkan karena laser membutuhkan energi lebih besar untuk menembus seluruh ketebalan material. Area yang terkena panas menjadi lebih luas sehingga lebar potongan juga meningkat.
Sebagai contoh, memotong plat stainless steel setebal 1 mm tentu menghasilkan kerf yang berbeda dibandingkan plat dengan ketebalan 12 mm.
Daya Laser
Besarnya daya laser sangat menentukan jumlah energi panas yang masuk ke material.
Jika daya terlalu tinggi, area yang meleleh menjadi lebih luas sehingga kerf bertambah besar.
Sebaliknya, daya yang terlalu rendah dapat menyebabkan material tidak terpotong sempurna.
Karena itu operator biasanya menyesuaikan daya laser berdasarkan jenis dan ketebalan material.
Kecepatan Pemotongan
Kecepatan pemotongan juga memiliki pengaruh besar terhadap kerf.
Jika mesin bergerak terlalu lambat, panas akan terkumpul lebih lama sehingga material yang meleleh semakin banyak.
Sebaliknya, jika terlalu cepat, laser mungkin tidak sempat memotong material secara sempurna.
Pengaturan kecepatan yang tepat akan menghasilkan potongan yang bersih dengan nilai kerf yang lebih stabil.
Fokus Laser
Fokus laser menentukan seberapa kecil diameter sinar ketika mengenai permukaan material.
Jika fokus berada pada posisi yang tepat, energi laser akan terkonsentrasi sehingga menghasilkan potongan yang sempit dan presisi.
Sebaliknya, fokus yang kurang tepat membuat sinar menyebar sehingga kerf menjadi lebih lebar.
Gas Bantu
Gas bantu tidak hanya berfungsi membuang material cair, tetapi juga memengaruhi kualitas hasil potongan.
Nitrogen biasanya menghasilkan potongan yang lebih bersih karena tidak menimbulkan oksidasi.
Sementara itu, oksigen membantu proses pembakaran sehingga mempercepat pemotongan pada baja karbon.
Pemilihan jenis gas serta tekanan yang digunakan dapat memengaruhi lebar kerf yang dihasilkan.
Berapa Nilai Kerf pada Laser Cutting?
Nilai kerf tidak memiliki angka yang benar-benar tetap karena dipengaruhi banyak faktor.
Namun secara umum, kisaran kerf pada berbagai material adalah sebagai berikut:
- Stainless steel tipis sekitar 0,10–0,20 mm.
- Mild steel sekitar 0,15–0,30 mm.
- Aluminium sekitar 0,15–0,25 mm.
- Akrilik sekitar 0,10–0,30 mm.
- Kayu atau MDF sekitar 0,20–0,50 mm.
Nilai tersebut hanyalah kisaran umum. Pada praktiknya, operator tetap perlu melakukan uji potong untuk mengetahui nilai kerf aktual dari mesin yang digunakan.
Apa Itu Kerf Compensation?
Dalam proses produksi modern, software CAD maupun CAM biasanya memiliki fitur yang disebut Kerf Compensation atau kompensasi kerf.
Fitur ini berfungsi menggeser jalur pemotongan agar ukuran akhir produk tetap sesuai desain.
Sebagai contoh, jika kerf mesin sebesar 0,20 mm, maka software akan menggeser lintasan laser sekitar 0,10 mm ke arah luar atau ke arah dalam, tergantung jenis objek yang dipotong.
Dengan cara tersebut, ukuran produk setelah dipotong tetap sesuai dengan gambar kerja.
Tanpa kompensasi kerf, hasil produksi akan selalu mengalami penyimpangan ukuran.
Mengapa Perhitungan Kerf Sangat Penting pada Produksi Massal?
Pada produksi dalam jumlah besar, konsistensi ukuran menjadi hal yang sangat penting.
Bayangkan sebuah pabrik harus memproduksi 10.000 komponen dalam satu hari.
Jika setiap komponen mengalami penyimpangan hanya sebesar 0,15 mm akibat kerf yang tidak dihitung, maka kemungkinan besar banyak produk yang gagal dirakit atau tidak memenuhi standar kualitas.
Perhitungan kerf yang tepat membantu memastikan seluruh komponen memiliki ukuran yang seragam sehingga proses perakitan menjadi lebih mudah dan efisien.
Bagaimana Cara Mengurangi Kerf?
Kerf memang tidak bisa dihilangkan sepenuhnya karena merupakan bagian alami dari proses pemotongan laser. Namun nilainya dapat diminimalkan dengan pengaturan mesin yang tepat.
Beberapa cara yang umum dilakukan antara lain menggunakan fokus laser yang sesuai, memilih daya laser berdasarkan jenis material, mengatur kecepatan pemotongan secara optimal, menggunakan tekanan gas bantu yang tepat, menjaga kebersihan nozzle dan lensa, serta melakukan perawatan mesin secara berkala.
Selain itu, operator biasanya melakukan test cut sebelum memulai produksi untuk memastikan parameter yang digunakan sudah menghasilkan kerf sesuai kebutuhan.
Kesalahan yang Sering Terjadi
Masih banyak pengguna yang menganggap semua mesin laser memiliki karakteristik potongan yang sama. Padahal kenyataannya tidak demikian.
Kesalahan lain yang sering ditemukan adalah tidak melakukan uji potong sebelum produksi, menggunakan parameter mesin yang sama untuk semua jenis material, serta mengabaikan kondisi nozzle atau lensa yang sudah aus.
Kesalahan-kesalahan tersebut dapat menyebabkan hasil potongan kurang presisi, muncul banyak produk cacat, dan meningkatkan pemborosan material.
Kapan Kerf Menjadi Sangat Penting?
Perhitungan kerf menjadi sangat krusial ketika membuat produk yang membutuhkan tingkat akurasi tinggi.
Misalnya pada pembuatan komponen mesin, panel listrik, bracket logam, huruf timbul, panel dekoratif, partisi laser cutting, komponen otomotif, alat kesehatan, hingga berbagai produk fabrikasi yang harus dirakit dengan toleransi sangat kecil.
Semakin tinggi tingkat presisi yang dibutuhkan, semakin penting pula perhitungan kerf dilakukan sejak tahap desain.
Penutup
Kerf merupakan lebar material yang hilang selama proses pemotongan laser berlangsung. Meskipun ukurannya sangat kecil, pengaruhnya terhadap hasil akhir bisa sangat besar, terutama pada produk yang membutuhkan ketelitian tinggi.
Memahami konsep kerf membantu proses desain menjadi lebih akurat, mengurangi risiko kesalahan produksi, serta menghasilkan komponen yang benar-benar sesuai dengan ukuran yang diinginkan. Karena itulah penyedia jasa laser cutting profesional selalu melakukan pengaturan parameter mesin, uji potong, dan kompensasi kerf sebelum memulai pekerjaan.
Dengan memperhitungkan kerf sejak awal, hasil laser cutting tidak hanya terlihat rapi, tetapi juga memiliki dimensi yang presisi, mudah dirakit, dan memenuhi standar kualitas yang diharapkan pelanggan.
